[아인스캔 활용사례] 'EinScan HX' 3D스캐너를 통한 '자동차 스캐닝 Tip'

안녕하세요! 아보르시스템입니다.

해당 게시물에서는 EinScan HX 3D스캐너를 통해

차량 전체를 스캐닝(역설계)을 진행할때 유용한 Tip을 설명합니다.

(스캐닝 대상 차량은 폭스바겐 T-cross로 진행되었습니다.)

---

▼ 하단의 동영상에서는 EinScan HX 3D 스캐너를 사용하여 차량 전체를 간편하게 역설계하는 법을 설명합니다.

[목차]

ㆍ EinScan HX 및 기능 소개

ㆍ다양한 부품을 스캔하기 위한 적절한 설정 조정

ㆍ 보조 도구(마커, 스프레이 등)를 사용한 스캔 기술

에스토니아에 본사를 둔 자동차 복원 회사 Rebelliontech OÜ의 대표이자 EinScan 홍보대사인 Raimo는 정확하고 고품질의 3D 스캔을 달성하기 위한 풍부한 경험과 모범 사례를 공유했습니다. 그의 팁과 권장 사항은 누구나 3D 스캔에서 최적의 결과를 얻는 데 도움이 될 것입니다.

자동차 전체를 3D 스캔하는 데에는 어떤 어려움이 있나요?

차량 전체를 3D 스캐닝하는 데는 몇 가지 주요 과제가 있습니다. 그 중 하나는 스캔 대상의 크기입니다. 자동차는 표면적이 넓어 필요한 모든 데이터를 정확하게 수집하기가 어렵습니다. 특히 반사되는 표면 에서는 스캔 프로세스에 오랜 시간이 걸릴 수 있습니다. 또 다른 과제는 스캔 중 적절한 조명 조건을 유지해야 한다는 것입니다. 조명 조건의 변화는 스캔 정확도에 영향을 미칩니다.

마커를 잘 활용하려면 어떻게 해야 할까?

Raimo는 마커 배치에 대한 경험담을 공유했습니다. "마커를 붙일 때 무작위성을 유지하는 것이 중요합니다." Raimo가 말했습니다. 마커가 너무 규칙적이면 스캐너가 스캔 대상을 제대로 인식하지 못할 수 있기 때문입니다.

차량에 불규칙하게 마커를 붙입니다.

대부분 사람들은 자동차처럼 큰 물체에 마커를 부착하고 제거하는데 시간이 많이 걸리기 때문에 마커를 제거하는 데 어려움을 겪을 수 있습니다. Raimo는 마커 대신 피라미드를 사용할 것을 권장합니다. 자동차 표면을 손상시키지 않을 뿐만 아니라 제거 및 재사용이 더 쉽고 빠르기 때문입니다.

반사되는 부분을 스캔하는 방법은?

Raimo의 두 번째 팁은 스캐닝 스프레이나 테이프 사용에 초점을 맞추었습니다. 그는 스캔 데이터의 품질을 향상시키기 위해 이러한 재료를 반사되는 물체에 도포할 것을 권장했습니다. 반사 표면은 빛을 반사하고 스캔 데이터에 왜곡을 발생시켜 스캔 중에 문제를 일으킬 수 있습니다. 스캐닝 스프레이나 테이프를 사용하면 이러한 문제를 줄이고 스캔 정확도를 높일 수 있습니다.

헤드라이트 표면을 테이프로 덮으세요

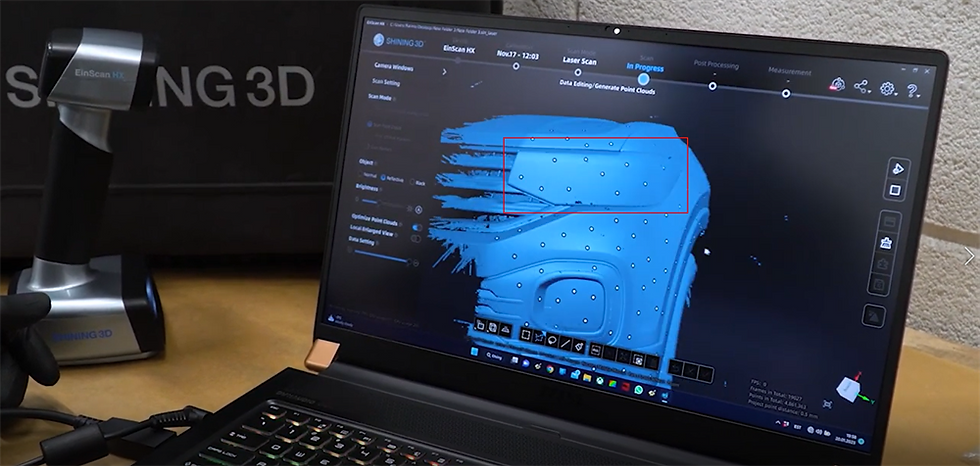

테이프 사용 후 3D 스캐닝 데이터 표시

3D 스캐닝을 돕기 위해 스프레이를 사용하세요

스프레이 사용 후 3D 스캐닝 데이터 표시

3D 스캐닝에 가장 적합한 조명 조건은 무엇입니까?

Raimo가 제공한 세 번째 팁은 스캔 시 최적의 조명 조건을 유지하는 것의 중요성에 대한 것이었습니다. 너무 밝거나 너무 어두운 환경은 스캔 정확도에 부정적인 영향을 미칠 수 있으므로, 최상의 결과를 얻으려면 다양한 조명 설정을 시도하는 것이 중요합니다. Raimo는 스캔 대상에 맞는 최적의 조명 설정을 찾기 위해 다양한 조명 각도와 강도를 실험해 볼 것을 제안했습니다.

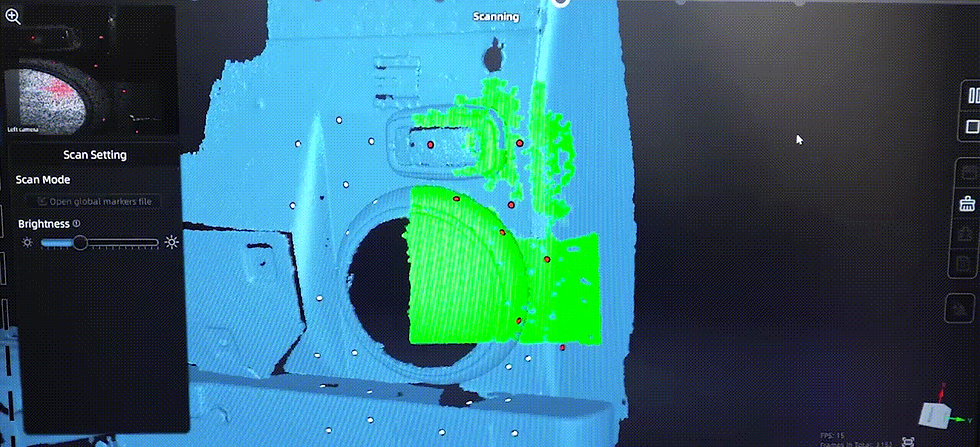

EXScan 소프트웨어에서 밝기를 설정하세요

3D 데이터 처리 및 설계에 권장되는 소프트웨어는 무엇입니까?

Raimo는 EXScan , Fusion 360 , Solid Edge 등 여러 3D 데이터 후처리 소프트웨어를 추천했습니다. EXScan은 EinScan 3D 스캐너용으로 설계된 사용자 친화적인 소프트웨어로, 스캔된 3D 데이터를 고품질 3D 모델로 빠르게 변환합니다. 직관적인 인터페이스와 다양한 기능을 갖춘 EXScan은 사용자가 3D 스캔을 쉽게 수정하고 최적화할 수 있도록 지원합니다. Fusion 360과 Solid Edge는 완벽한 3D 설계 솔루션을 제공하는 CAD 소프트웨어입니다.

---
