FreeScan Trak ProW
확장 범위를 갖춘 무선 3D 동적 트래킹 및 스캔 시스템
더 스마트한 추적, 더 넓은 추적 범위
FreeScan Trak ProW
FreeScan Trak ProW 는 FreeScan Trak Pro 시리즈의 성능을 향상시키는 무선 3D 동적 트래킹 시스템입니다 . 마커 없는 스캔 및 보장된 높은 정확도와 같은 핵심 기능을 유지하면서 성능을 향상시키는 고급 업그레이드를 도입했습니다 .
배터리로 구동되는 무선 작동을 통해 케이블 제약을 없애고 , 탁월한 자유도와 유연성을 제공합니다 . 이 시스템은 확장된 추적범위와 인상적인 스캔 부피 확장을 특징으로 하여 대규모 3D 측정 작업에 이상적인 솔루션을 제공합니다 .

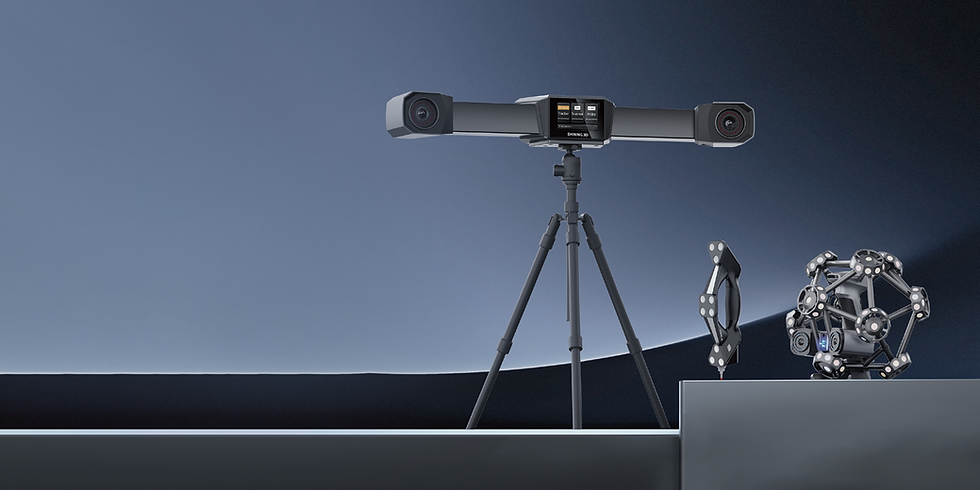

제품 구성 요소
기술 원리
획기적인 설계로 8.6m 의 초장거리 추적이 가능하 며 단일 스테이션 추적 체적을 206.7m2로 넓혀 대 형 물체 스캔 시 리프프록 *의 필요성을 크게 줄인 FreeScan Trak ProW.
*(1) 리프프록 : 측정 장치의 작업 볼륨을 확장하기 위한 기술을 가리킵니다. 이는 한 위치에서 참조 기하학 (아티팩트)을 측정한 다음 장치의 위치를 재조정하고 같은 참조 기하학을 다시 측정하는 것을 포함합니다. 이러한 참조점들은 새로운 장치 위치와 원래 좌표계 사이의 연결을 설정하여, 측정 값을 일관되게 동일한 참조 프레임에서 보고할 수 있도록 합니다.
매우 넓은 측정 범위

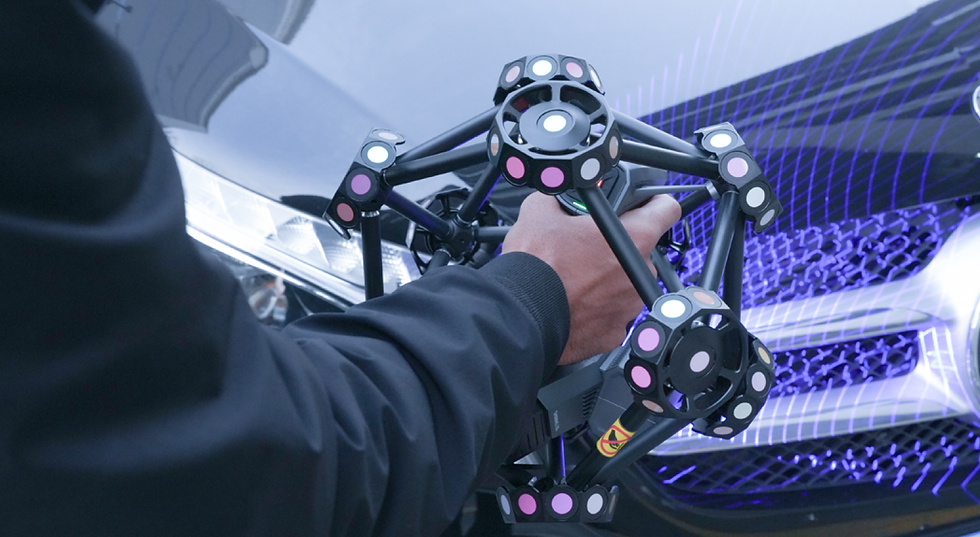

FreeTrak W 는 TE25W 스캐너를 실시간으로 인 식하고 위치를 파악합니다. 참조 마 커가 필요하지 않아 스캔 효율성이 향상되고 워크플로가 간소화 되며 초당 최대 5,500,000 포인트의 스캔 속도로 빠른 데이터 수집을 보장합니다.
마커 필요 없음, 빠른 스캔 속도
내장 컴퓨팅 모듈
컴퓨팅 모듈을 갖춘 FreeScan Trak ProW 는 데이터 캡처 및 처리를 가속화하여 이동 중에도 빠르고 효율적인 결과 를 보장합니다.
내장 무선 모듈
FreeScan Trak ProW 는 무선 모듈이 내장되어 있어 케이블과 외부 장치가 필요 없어 더 큰 자유를 제공합니다. 이 완벽한 통합으로 스캔 데이터를 실시간으로 전송할 수 있어 높은 프레임 속도와 안정적인 데이터 전송을 보장합니다.
전원 공급 장치
외장형 보조 배터리는 TE25W 3D 스캐너의 무게를 줄여주므로 장시간 작업하는 동안
대형 공작물을 스캔하는 데 이 상적입니다.
실시간 디스플레이 스크린
FreeTrak W 는 연결 상태, 작동 온도, 추적 거리,범위 등 중요한 디바이스 데이터를 표시하는 직관적인 화면을 갖 추고 있어 실시간 모니터링과 정밀 스캔을 보장합니다.
비디오 사진측량 (VPG)
FreeScan Trak ProW 시스템은 SHINING 3D의 특허받은 비디오 기반 사진측량 기술을 적용하여 마커 없이도 측정을 수행할 수 있습니다.
사진측량 기술과 보정 로드를 통합함으로써, 비디오 캡처를 통해 실시간 마커 검증이 가능하도록 설계되었습니다.
이를 통해 일관된 볼륨 정확도를 보장하고, 대형 물체 스캐닝을 위한 설정 과정을 간소화하여 효율성을 높입니다.
맞춤형 측정 솔루션
SHINING 3D는 다양한 스캐닝 요구를 수용할 수 있는 유연한 맞춤형 솔루션을 제공합니다. 예를 들어, 여러 시스템과의 협업 솔루션을 지원하여 스캔 범위를 크게 확장하고 초대형 물체의 스캔 요구 사항을 쉽게 충족할 수 있습니다.
여러 디바이스가 함께 작동하면 더 넓은 영역을 커버할 수 있어 효율적이고 유연하며 정확한 전체 필드 스캔이 가능합니다.
실시간 데이터 품질 시각화
사용자는 비디오 사진측량 중에 스캔한 마커의 품질을 확인하고 스캔하는 동안 데이터의 완전성을 확인할 수 있습니다.
지능형 해상도
물체의 곡률에 따라 메쉬 해상도를 자동으로 조정하여 더 선명하고 세밀한 특징을 보장합니다.
AI 형상 인식
지능형 경계 감지는 원형 및 사각형 구멍의 빠르고 정확한 스캔과 측정을 가능하게 하여 고정밀 구멍 데이터를 제공 합니다.
FreeProbe (선택 사항)
빠른 측정과 검사를 위해 설계된 FreeProbe는 메시를 생성하지 않고도 정확한 기하학적 데이터를 캡처합니다.
스캐너가 도달할 수 없는 영역에 이상적이며 정확한 데이터 수집을 보장합니다.
• 그립과 사용이 간편한 인체공학적 디자인
• 견고한 구조로 내구성과 측정 정확도 향상
• 다양한 기능을 위한 다기능 버튼
• 주요 산업용 검사 소프트웨어와의 원활한 통합
검사 모듈
신뢰할 수 있는 고품질의 풀사이즈 검사를 위해 PTB 인증을 받은 검사 모듈을 통합했습니다.
